液晶モニタ改造⑪

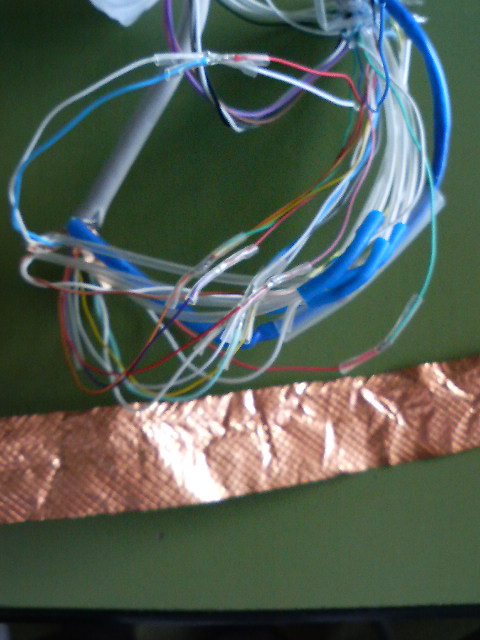

銅箔シートで電線接続部分からの雑音等信号劣化を防ぎます。
PR

2014/04/21 10:27 | Comments(0) | 電気
液晶モニタ改造⑩

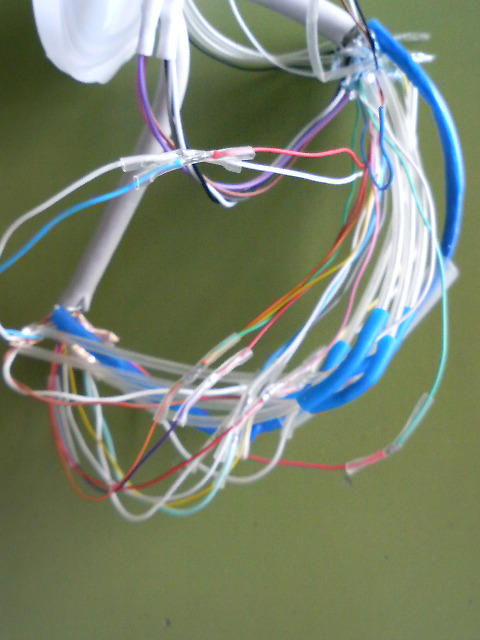

配線接続も大詰…です。

2014/04/18 11:32 | Comments(0) | 電気
液晶モニタ改造⑨

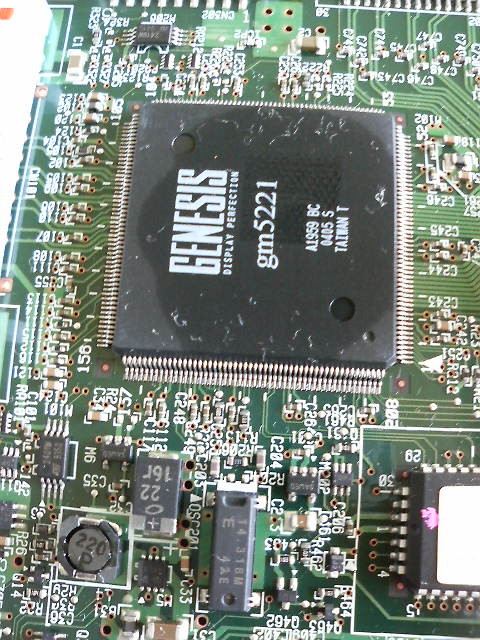

モニタ内部のインターフェイスＩＣ部分です。ＬＳＩ端子とコネクタが基板配線ランドで内部結線されています。

2014/04/17 09:40 | Comments(0) | 電気
液晶モニタ改造⑧

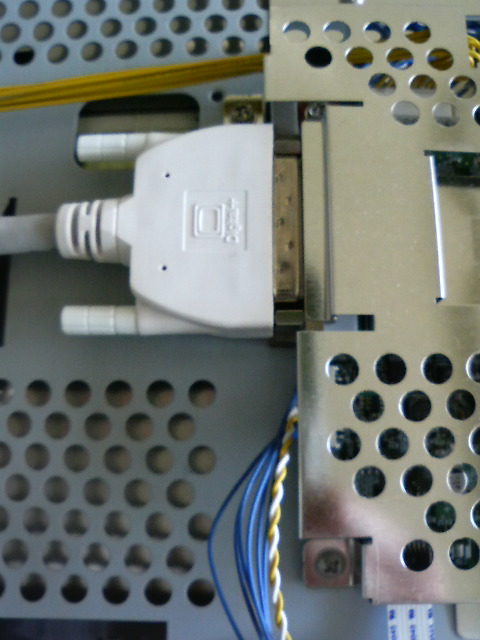

こちらはモニタ側コネクタ。実は…この富士通のモニタケーブル、PC側とモニタ側とはコネクタ配線配置が異なるのです。配線には注意が肝心です。

2014/04/16 09:20 | Comments(0) | 電気
液晶モニタ改造⑦

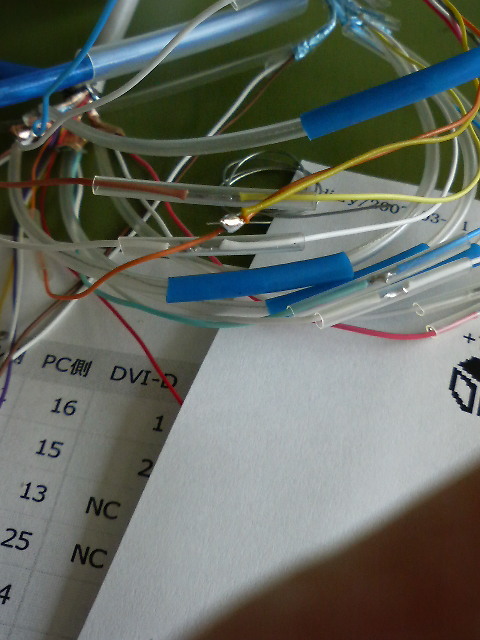

信号線の配線を間違いなく相互接続していきます。…１本１本テスターで確認しながら確認するのが実は大切です。

2014/04/15 10:09 | Comments(0) | 電気
