ローテータ⑩

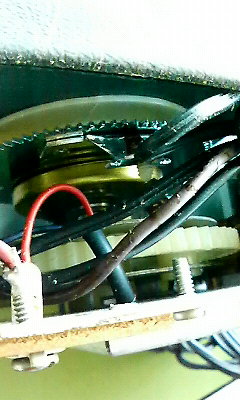

ローテータターミナルに繋がっている電線は４本。機械ＳＷによる位置制御方式は、今主流のステップモータとよく似た仕組みがここにあります。
PR

2010/05/13 09:29 | Comments(0) | 電気
ローテータ⑨

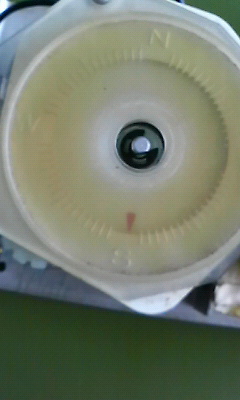

赤い矢印が目指す回転停止位置、というわけです。ＳＷの接点がここでＯＦＦする、訳です。

2010/05/12 09:13 | Comments(0) | 電気
ローテータ⑧

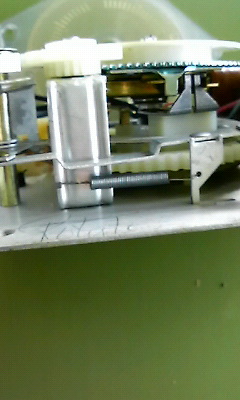

このバネとツメがカタンカタンと音をたてて指示する箇所までソレノイド駆動で回転してくれます。

2010/05/11 09:14 | Comments(0) | 電気
ローテータ⑦

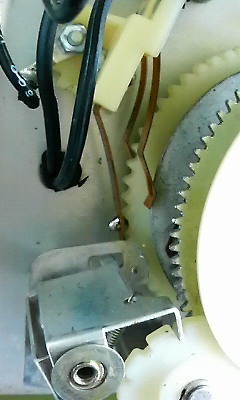

ローテータ電気接点の部分です。指針が示す右か左、どちらかの方向に向かってモータが回転する、という按排です。

2010/05/10 11:46 | Comments(0) | 電気
ローテータ⑥

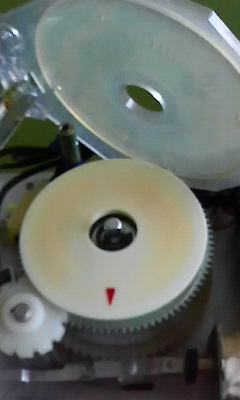

方向指示マーカの円盤がギアの上に連動しています。

2010/05/07 09:54 | Comments(0) | 電気
